Оформление чертежей по ЕСКД и СПДС в России

Чертежи возвращают с пометкой «оформить по ГОСТ»? Проблема почти всегда не в конструкции, а в графике и реквизитах листа: рамка и основная надпись сделаны «по памяти», размеры проставлены произвольно, толщина линий и шрифт не выдержаны, спецификации нет вообще.

АльфаГОСТ берёт на себя выполнение и оформление чертежей для машиностроения и строительства, приводит комплект к требованиям конструкторской или строительной системы стандартов и доводит его до приёмки.

Задача формулируется просто: лист должен пройти нормоконтроль с первого раза.

• Аудит текущих файлов и оформление технического чертежа под ЕСКД или СПДС.
• Полный комплект на выходе: DWG, PDF, IFC, шифр и нумерация листов, виды, сечения, спецификации.
• Инженерный контроль по чек-листу на базе ГОСТ Р 2.109-2023 и ГОСТ Р 21.101-2026.
• Срочные объёмы закрывает выделенная команда, без сдвига ваших текущих задач.
• Сопровождение до сдачи заказчику или в экспертизу, включая ответы на замечания.

Для получения консультации позвоните по бесплатному номеру: 8 (800) 302-91-01.

Что теряет компания, когда чертежи оформлены не по правилам

Первый отказ обычно приходит от нормоконтроля или службы качества заказчика. Комплект уходит на переделку, календарный план сдвигается, вместе с ним подписание акта и оплата. В тендерах несоответствие оформления читают как несоответствие технической части заявки, и предложение отклоняют, даже не разбирая инженерную суть решения.

С проектной документацией цена ошибки выше. Экспертиза оценивает соответствие установленным требованиям, и при расхождениях по составу, шифрам, ведомостям и графике заключение будет отрицательным. Случаи и порядок экспертизы устанавливает Градостроительный кодекс Российской Федерации (статья 49), проверку ведут Главгосэкспертиза России и региональные органы экспертизы. Повторный заход занимает время, которого в графике стройки уже нет, а подрядчик тем временем стоит без рабочей документации.

Когда чертёж входит в комплект документации на изделие, попадающее под технические регламенты (например, ТР ТС 010/2011 «О безопасности машин и оборудования»), несоответствие документации обязательным требованиям попадает под статью 14.43 КоАП РФ. На площадке нарушение обязательных требований в области строительства и применения строительных материалов закрывает статья 9.4 КоАП РФ, а предписания выдают органы государственного строительного надзора субъектов Российской Федерации. Рыночный надзор в своих сферах ведут Ростехнадзор и Роспотребнадзор. Национальные стандарты, по которым оформляют чертежи, утверждает Росстандарт.

Две ловушки, на которых спотыкаются чаще всего. ЕСКД и СПДС работают в разных зонах: изделия и узлы оформляют по конструкторской системе, проектную и рабочую документацию строительства по строительной. И второе: государство не «согласовывает чертежи» само по себе. Обязательна экспертиза проектной документации в установленных случаях, а для изделий соблюдение обязательных требований техрегламентов и условий договора поставки.

Какие ГОСТ действуют для оформления чертежей и чем отличаются ЕСКД и СПДС

Действуют две параллельные системы. Единая система конструкторской документации закрывает изделия: детали, сборочные единицы, комплекты, ремонтные и эксплуатационные документы. Система проектной документации для строительства закрывает объекты капитального строительства, то есть проектную и рабочую документацию, разбитую по маркам.

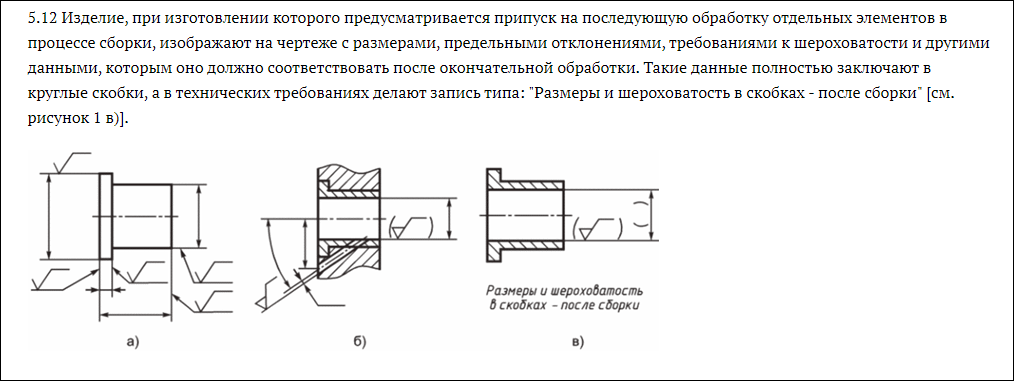

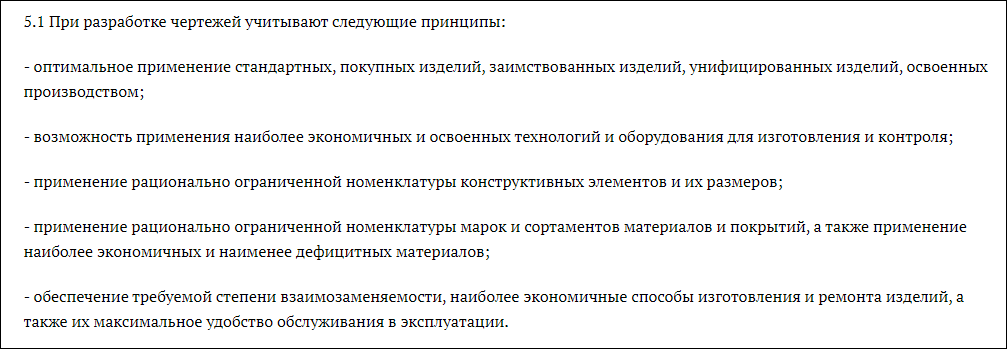

Графику в ЕСКД задаёт ГОСТ Р 2.109-2023 «Основные требования к чертежам». Форматы листов устанавливает ГОСТ 2.301, масштабы ГОСТ 2.302, типы и толщину линий ГОСТ 2.303, чертёжные шрифты ГОСТ 2.304, виды, разрезы и сечения ГОСТ 2.305, нанесение размеров и предельных отклонений ГОСТ 2.307, формы и заполнение основной надписи ГОСТ 2.104. Эти стандарты работают в связке: нельзя выдержать размерные линии по одному документу и проигнорировать толщину линий по другому, комплект всё равно вернут.

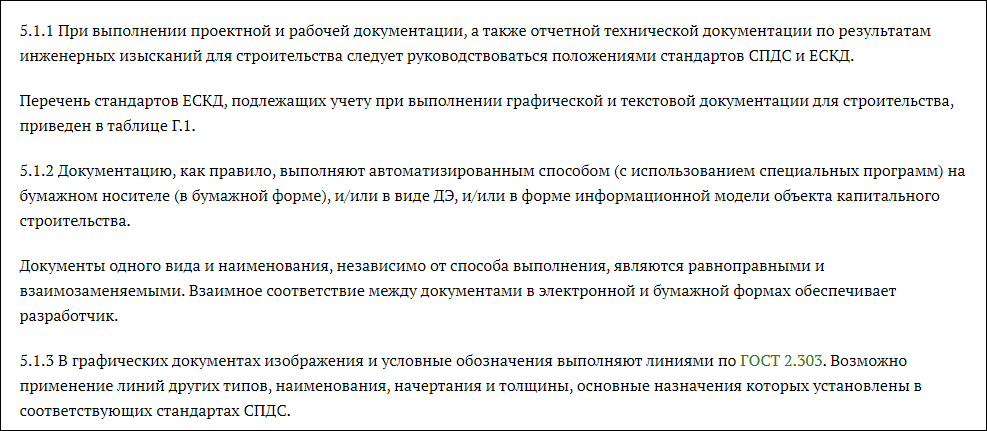

Для архитектурно-строительных разделов базовый документ другой: ГОСТ Р 21.101-2026 «Основные требования к проектной и рабочей документации». Он определяет состав основного комплекта, правила обозначения и шифрования листов, требования к штампу и текстовой части, к ведомостям, спецификациям и условным обозначениям.

А что делать, если в договоре написано просто «по ГОСТ», без номеров? Смотрим на предмет поставки. Изготавливаете узел, оснастку, металлоконструкцию как изделие: работает конструкторская система. Выпускаете разделы на объект: работает строительная. Такую развилку мы фиксируем письменно на этапе брифа, чтобы потом не спорить с приёмкой о том, какой стандарт применялся.

Как выглядит правильное оформление технического чертежа по ЕСКД

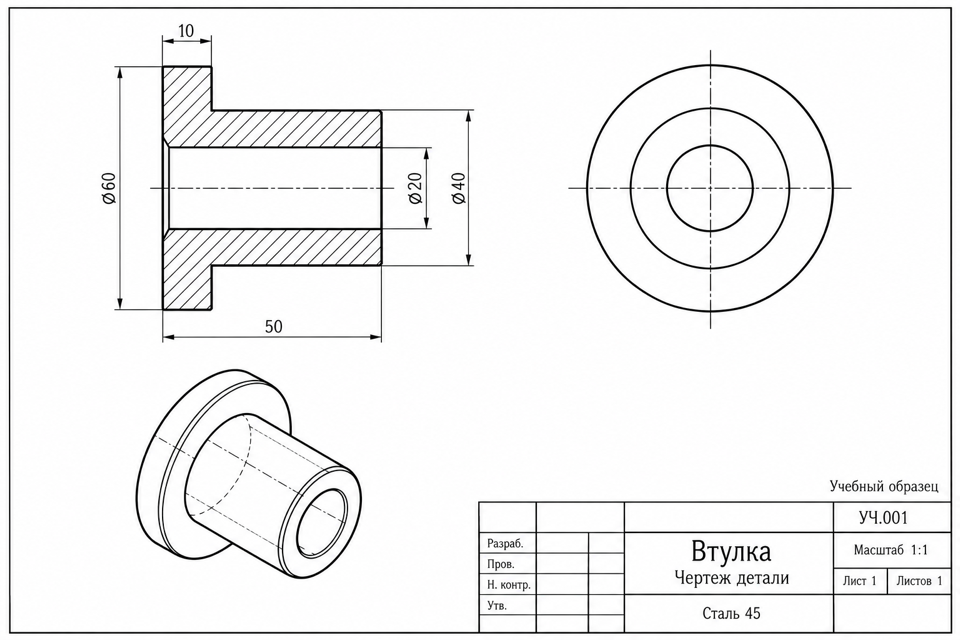

Правильно оформленный лист узнаётся за пару секунд. Выбран стандартный формат из ряда А0–А4, поля и рамка выдержаны, слева оставлено поле под подшивку, основная надпись заполнена полностью: обозначение документа, наименование изделия, материал, масса, масштаб, литера, подписи разработчика и проверяющего. Пустая графа в штампе для нормоконтролёра равна незаполненному документу.

Дальше начинается графика. Масштаб берётся из стандартного ряда, а не подгоняется «чтобы влезло». Типы линий разведены по назначению: видимый контур толще, невидимый штриховой, осевые и центровые штрих-пунктирные, линии выносок и размерные тоньше основной в установленном соотношении. Надписи выполняются чертёжным шрифтом одного начертания, а не системным шрифтом САПР, который при экспорте в PDF превращается в кашу.

Размеры расставляются по логике изготовления, а не по логике «показать всё». Мы группируем их по видам, убираем замкнутые цепочки, задаём базы, проставляем предельные отклонения, посадки и шероховатость там, где они влияют на сопряжение. Виды, разрезы и сечения размещаем в проекционной связи, обозначаем секущие плоскости и направление взгляда, выносные элементы даём с указанием увеличенного масштаба.

Комплект закрывается спецификацией и обозначением документа по принятой в организации системе шифров. Нумерация листов, ссылки между листами, ведомости и подписи должны совпадать между собой: рассогласование спецификации и сборочного чертежа заказчик находит быстрее любого другого дефекта.

Нормоконтроль стоит проходить дважды. Один раз внутри, второй раз глазами человека, который не рисовал этот лист.

Оформление архитектурно-строительных чертежей по СПДС: что важно в АР, КМ, КЖ и КМД

Здесь основная сложность не в отдельном листе, а в согласованности комплекта. Каждая марка живёт по своим правилам, но общий графический стиль, легенды, условные обозначения и ведомости должны читаться как один документ. Архитектурные решения дают геометрию и отделку, конструкции металлические описывают несущую схему и узлы, конструкции железобетонные несут армирование и закладные, а деталировочные чертежи металлических конструкций доводят решения до цеха.

Разницу между КМ и КМД клиенты недооценивают чаще всего. Марка КМ отвечает за схемы, сечения профилей, узлы и нагрузки, то есть за проектное решение. Деталировка переводит это решение в отправочные марки, ведомости элементов, развёртки и таблицы отверстий, по которым завод режет и сверлит металл; ошибка в оформлении здесь стоит не замечания, а перерасхода металла и переделки на монтаже.

Отдельно готовятся выпуски «для экспертизы» и «для стройки». Первый собирается под проверку соответствия установленным требованиям, второй под работу монтажников: с укрупнёнными узлами, читаемыми ведомостями и штампами, которые не рассыпаются при печати. Исполнительные чертежи оформляем по факту выполненных работ, с отражением отклонений и подписями ответственных лиц.

Мелочь, которая срывает приёмку: несовпадение шифров листов в ведомости комплекта и в штампах.

Выполнение и оформление чертежей «под ключ»: из чего состоит услуга

Стартовать можно почти с любой точки. Приносят скан старого альбома, фото узла с рулеткой, замеры по факту, экспортированную модель из САПР, иногда только техническое описание конструкции. Мы восстанавливаем геометрию, при необходимости строим 3D-модель, снимаем с неё виды и разрезы, а затем оформляем листы под нужную систему стандартов и выдаём комплект в согласованных форматах.

Работаем в тех программах, в которых работаете вы: AutoCAD, Revit, Archicad, отечественные и зарубежные машиностроительные САПР. Под каждую настраиваем шаблоны рамки и основной надписи, слои, стили линий и текста, размерные стили, чтобы дальше ваши инженеры продолжали в том же файле без «ручной подгонки». Выгрузка идёт в DWG и PDF, для информационных моделей в IFC, при необходимости готовим печатный комплект.

Отдельный блок работ: адаптация чужой документации. Приводим к единому виду листы от разных субподрядчиков, переносим оформление между системами, русифицируем штампы и обозначения на импортных чертежах, дополняем комплект спецификациями и ведомостями, которых не хватает для приёмки.

Что нужно от вас для старта и расчёта

Минимальный набор скромнее, чем кажется. Чертежа и краткого описания конструкции уже достаточно, чтобы оценить объём и назвать стоимость; недостающие данные по материалам, габаритам и обозначениям добираем в процессе.

• Исходная графика: чертежи, эскизы, сканы или модели из САПР в любом читаемом формате.
• Техническое описание изделия или объекта, назначение, условия эксплуатации.
• Требования договора и заказчика к оформлению, если они прописаны отдельным приложением.
• Технические условия, если они уже разработаны; при их отсутствии подскажем, нужны ли они вообще и как строится разработка технических условий по действующему ГОСТ.
• Фирменные шаблоны рамки и штампа, корпоративные библиотеки блоков и семейств.
• Перечень марок и листов, форматы выдачи, желаемые сроки и приоритеты по этапам.

Информацию удобнее получать в электронном виде одним архивом. Если часть данных под НДА, подписываем соглашение о конфиденциальности до передачи файлов, это стандартная процедура и она не тормозит запуск.

Когда уместно оформление по ISO вместо ЕСКД и СПДС

Только когда этого требует контрагент или контракт. На российском рынке стандартом по умолчанию остаются конструкторская и строительная системы, и попытка «улучшить» комплект международным форматом без основания приведёт к замечаниям от вашего же заказчика.

Международные поставки, работа с иностранным лицензиаром, экспортный проект: тогда переходим на семейство стандартов технической документации ISO, включая ISO 128 по общим принципам представления и ISO 129 по нанесению размеров. Важно не смешивать понятия: международная сертификация по стандартам ISO и российские национальные стандарты, идентичные международным, суть разные процедуры и разные документы, и решение об их применении принимает заказчик, а не проектировщик по своему усмотрению.

Вариант, который встречается чаще всего: двойной выпуск. Один комплект под российские требования для приёмки и надзора, второй под требования иностранного партнёра, с общей геометрией и разной графикой оформления.

Оформление чертежей как работа на аутсорсе: чем закрыть дефицит людей в КБ и ПТО

Пиковые нагрузки приходят волнами, а расширять штат под трёхмесячный аврал никто не станет. Мы подключаемся как внешний конструкторский ресурс: получаем ваши шаблоны и чек-листы, работаем в вашей среде проектирования, выдаём листы порциями по согласованному графику, а не одним пакетом в конце срока.

Такая схема работает, когда у заказчика есть хотя бы черновые стандарты предприятия и понятный перечень листов. Если единых правил нет, начинаем с их описания, иначе каждый исполнитель будет оформлять по-своему и вы получите ту же разнородную кучу, только быстрее. Для больших комплектов закрепляем ответственного инженера-координатора, который держит связь с вашим ГИПом или начальником бюро и отвечает за сроки промежуточных выдач.

Вопрос загрузки решается за один разговор. Мы честно скажем, какой объём листов в месяц готовы взять без потери качества.

Отраслевые сценарии

Машиностроение и металлоконструкции

Здесь всё держится на размерных цепочках и допусках. Мы проверяем базы, посадки, шероховатость и предельные отклонения, собираем спецификации и ведомости покупных изделий, разводим сборочные и деталировочные листы. Отдельный поток работ — деталировка по готовым конструктивным решениям с выпуском в производственные форматы и сопровождением до запуска в цех.

Производителям, которые параллельно готовят документы для регистрации в Минпромторге, приводим конструкторский комплект к виду, который принимают без вопросов о рамке и обозначениях.

Архитектура и строительство

Собираем рабочую документацию по маркам, выравниваем графический стиль между разделами, следим за сквозной нумерацией листов и совпадением ведомостей. Готовим два выпуска: под проверку соответствия установленным требованиям и под работу на площадке.

Правки в таком проекте идут постоянно, поэтому ведём журнал изменений и перевыпускаем только затронутые листы с корректной отметкой в штампе.

Импорт оборудования и интеграция линий

Документация от поставщика редко подходит для российской приёмки: другая структура листа, другие обозначения, единицы и терминология. Мы переоформляем чертежи под требования конструкторской системы, русифицируем основные надписи и надписи на видах, дополняем комплект схемами и спецификациями под номенклатуру изделия и применимые техрегламенты Евразийского экономического союза.

Часто в одном пакете нужна и разработка инструкции по эксплуатации оборудования, чтобы приёмка и служба охраны труда получили согласованные между собой документы.

Девелоперы, генподрядчики и субподрядчики

Типичная задача — «догоняющий» комплект, когда стройка идёт, а листов на неё нет. Берём разнородные файлы от нескольких исполнителей, приводим к единому оформлению, проверяем печатные выпуски и держим короткий цикл правок по замечаниям с площадки.

Для тендерной подготовки отдельно проверяем комплектность: часто заявку заворачивают не за инженерию, а за отсутствие двух ведомостей.

Как мы работаем

1. Бриф и аудит. Получаем исходные данные, определяем применимую систему стандартов, состав листов и требования договора или экспертизы. АльфаГОСТ фиксирует чек-лист оформления, по которому потом принимается работа.
2. Расчёт и договор. Смета по объёму и сложности, календарный план с промежуточными выдачами, зона ответственности каждой стороны.
3. Выполнение и оформление чертежей. Моделирование или редизайн существующих файлов, рамка и основная надпись, масштабы, линии, виды и разрезы, простановка размеров, спецификации и ведомости.
4. Контроль качества. Внутренняя проверка по чек-листу, сверка комплектности и шифров, устранение замечаний до передачи заказчику.
5. Передача и сопровождение. Финальный пакет в DWG, PDF и IFC, при необходимости печать; отвечаем на замечания экспертизы или заказчика до приёмки.

Показательный пример из практики. Завод металлоконструкций терял недели на согласовании изменений: деталировку вели три исполнителя без единых шаблонов, и каждая правка конструктива приводила к расхождению отправочных марок и ведомостей. Мы описали правила оформления, собрали единый шаблон с настроенными стилями линий, текста и размеров, переоформили действующий комплект и закрепили порядок перевыпуска листов. Срок согласования изменений сократился на 40%, повторные замечания от заказчика по оформлению перестали приходить.

Хотите увидеть свой комплект глазами нормоконтролёра до того, как его увидит заказчик? Запросите аудит и план работ, команда АльфаГОСТ подключится в течение рабочего дня: 8 (800) 302-91-01.

От чего зависит стоимость

Смета считается по объёму, сложности и составу работ. Один лист деталировки и альбом рабочей документации на объект — задачи разного порядка, поэтому фиксированного прайса «за чертёж» здесь не бывает. Работы начинаются от 13 800 ₽, точную цифру называем после просмотра исходников.

Пришлите перечень листов и пример типового чертежа, чтобы рассчитать стоимость под ваш объём и сроки.

Частые вопросы

Какие нормативные документы подойдут для изделия по чертежам заказчика?

Для машиностроительных изделий применяются стандарты конструкторской системы, включая ГОСТ Р 2.109-2023 и профильные стандарты по форматам, масштабам, линиям, шрифтам, размерам и основной надписи. Для строительной проектной и рабочей документации работает ГОСТ Р 21.101-2026. Собственного ГОСТ на конкретное изделие заказчика обычно не существует, и это нормально: мы подбираем применимые стандарты, а при необходимости выносим требования в технические условия. Если изделие подпадает под техрегламенты Евразийского экономического союза, учитываем их требования к документации и маркировке.

Что нужно предоставить для просчёта?

Исходные чертежи или эскизы и модели, техническое описание, требования контракта и технические условия, если они разработаны. Полезны примеры фирменных шаблонов рамки и штампа, перечень марок и листов, желаемые форматы выдачи. Реквизиты организации нужны только на этапе договора, для оценки они не требуются.

У нас только чертёж и краткое описание конструкции, этого достаточно?

Достаточно для старта и для расчёта. В работе уточним материалы, габариты, обозначения и требования к точности. Технические условия остаются отдельным документом: если их нет, скажем прямо, нужны они в вашем случае или обязательные требования закрываются иначе.

Как будет выглядеть готовый документ?

Оформленный лист с рамкой и заполненной основной надписью, выдержанными типами линий и чертёжным шрифтом, проставленными размерами и масштабом, видами, разрезами, сечениями, выносными элементами и спецификацией. Сначала показываем макет на согласование, вы проверяете данные, и только после подтверждения комплект уходит в финальную выдачу: DWG и PDF, по запросу IFC или печать.

Можно ли оформить чертежи в Archicad или Revit и выдать DWG?

Да. Настраиваем шаблоны и штампы под нужную систему стандартов внутри вашей модели, затем экспортируем согласованные форматы и отдельно проверяем выгрузку: масштабы, толщины линий, шрифты и заполнение штампа после экспорта ведут себя иначе, чем в исходной среде.

Получите предложение сегодня

Вы получаете комплект, который принимают с первого раза, единый графический стиль по всем листам и понятный график выдачи вместо переписки с правками. АльфаГОСТ отвечает за качество оформления и помогает закрыть замечания до приёмки.

Напишите или позвоните по номеру 8 (800) 302-91-01, приложите пример чертежа и перечень листов, и мы вернём расчёт стоимости со сроками по этапам.
