Разработка технологической документации закрывает разрыв между чертежом и цехом: конструкторский документ отвечает на вопрос «что изготовить», а комплект ТД описывает, как именно, на каком оборудовании, в какой последовательности и с каким контролем. Компания «АльфаГОСТ» разрабатывает и оформляет технологическую документацию по Единой системе технологической документации и ГОСТ: маршрутные и операционные карты, технологические инструкции, карты контроля, карты эскизов и ведомости оснастки под ваше изделие, ваш парк станков и фактические условия производства в России.
Пока процесс держится на памяти мастера, запуск упирается в одно и то же. Приёмка у заказчика возвращает документы на доработку, тендерная комиссия снимает заявку из-за неполного состава комплекта, а на участке растёт брак, потому что режимы обработки и контрольные размеры каждый исполнитель понимает по-своему.
- Комплект ТД под ваш процесс: карты, инструкции, оснастка и контроль в единой системе.
- Оформление по ГОСТ, без самодельных форм, с привязкой обозначений к конструкторской документации.
- Готовность к приёмке у заказчика и к аудиту без лишних кругов согласования.
- Прогнозируемые сроки: работы стартуют после уточнения исходных данных, обычно в пределах нескольких рабочих дней.
- Формат на выбор: удалённо или с выездом технолога на площадку.
Оставьте заявку, и вы получите перечень карт и инструкций, которые нужны именно вашему изделию, ещё до подписания договора.
Материалы и примеры
Как мы работаем
Процесс разбит на семь шагов. Понятно, что делаем мы, что требуется от вашей технической службы и где обычно возникает узкое место.
-
Заявка и бриф. Уточняем изделие, объём партии, вид обработки или сборки, парк оборудования, доступную оснастку и требования к качеству. От вас нужны чертежи и спецификации по Единой системе конструкторской документации, технические условия, при наличии образец или макет. Когда части исходных данных нет, подскажем, чем их заменить: рабочим вариантом бывает реверс-инжиниринг по образцу с обмером детали и восстановлением размерных цепей.
-
Предварительная структура комплекта. Формируем перечень документов на изделие: маршрутная или маршрутно-операционная карта, операционные карты по операциям и переходам, технологическая инструкция, карты контроля, карты эскизов, ведомость оснастки и инструмента. Для сложной наладки добавляем карты наладки и измерений.
Лишних документов не навязываем. Отсутствие базовых карт, наоборот, почти всегда всплывает при приёмке.
-
Технологическая проработка процесса. Технолог выстраивает маршрут, разбивает его на операции и переходы, определяет режимы, базирование, оснастку, допуски, средства измерений и требования к межоперационным состояниям заготовки. Здесь же решается, какие переходы объединить, а какие развести по разным рабочим местам, если участок загружен неравномерно.
Нормы времени считаем на типовых и укрупнённых нормативах с поправкой на ваши данные о станках и фактическую загрузку. Основу расчёта фиксируем в документе, чтобы планово-диспетчерский отдел видел, откуда взялась цифра. Конкретные значения зависят от вида операции, оборудования и серийности, поэтому «средних по отрасли» норм мы не подставляем.
-
Оформление по ЕСТД и ГОСТ. Применяем стандартизованные формы и правила оформления технологической документации, обозначения увязываем с чертежами и спецификациями. Свободная вёрстка исключена: именно она чаще всего становится причиной возврата комплекта. Требования безопасных приёмов работ включаем в технологические инструкции там, где они влияют на методику выполнения операции и на контроль.
-
Согласование и утверждение у вас. Внутри предприятия разработку обычно инициирует техническая служба приказом, а утверждает комплект главный технолог или технический директор. Внешних согласований с государственными органами технологическая документация по ЕСТД не требует, если ваша продукция не относится к отраслям с отдельными процедурами вроде медицинских изделий или опасных производственных объектов.
-
Внедрение и первая серия. Разъясняем исполнителям порядок работы по картам, помогаем настроить выдачу сменных заданий, корректируем документы по фактическим условиям в ходе пуско-наладки. А что делать, если станок ведёт себя иначе, чем предполагал расчёт? Меняем режим или оснастку и сразу вносим правку в карту, а не оставляем расхождение между бумагой и участком.
-
Поддержка изменений. После первых партий и аудита вносим изменения, ведём версионность и следим, чтобы на рабочих местах лежала актуальная редакция, а устаревшая была изъята.
На участке токарной обработки у заказчика из приборостроения время цикла ползло вверх, а размер по диаметру уходил к границе допуска. Разбор показал несоответствие подводки охлаждающей жидкости и применяемой кассеты резцедержателя. В технологическую инструкцию внесли уточнение по режимам, сменили оснастку, обновили карту контрольных размеров, после чего время цикла стабилизировалось, а доля возвратов на доработку снизилась на 22%.
Нужен комплект ТД под ключ? Пришлите чертежи и краткое описание процесса, и «АльфаГОСТ» вернёт состав работ, план и сроки.
Услуги и заказ технологической документации
Мы разрабатываем технологические процессы изготовления деталей и сборочных единиц, оформляем маршрутные и операционные карты, технологические инструкции, карты контроля и эскизов, ведомости оснастки и инструмента. Отдельное направление — оформление технологической документации по процессам изготовления деталей машин для опытной партии и для перехода в серию, когда состав комплекта приходится менять вместе с типом производства.
Второй частый запрос — аудит и доработка того, что уже есть. Разработка тех документации с нуля нужна не всегда: иногда достаточно привести существующие карты к стандартизованным формам, дополнить контроль и убрать противоречия между версиями. Мы честно скажем, что именно требуется, и не станем переписывать комплект целиком, если задача решается точечной подготовкой ТД.
Порядок заказа простой: заявка, бриф по изделию, оценка состава работ, договор, разработка и согласование, внедрение на участке. На брифе сразу проговариваем, какие документы нужны под ваш вид изделия и условия производства, а какие вам продавать бессмысленно.
Работаем по всей России. Выезд технолога на производство — по договорённости, работа с закрытой информацией — под соглашение о неразглашении. Кроме комплекта ТД мы готовим и смежные документы: например, разработку инструкции по эксплуатации оборудования часто заказывают одним пакетом с технологическими инструкциями, чтобы не сводить формулировки дважды.
Разработка и подготовка технологической документации: что входит и как оформляется
Единая система технологической документации задаёт единые формы и правила: как обозначать документы, что писать в маршрутной карте, как описывать операцию и переход, как оформлять контроль. Конструкторская документация отвечает на вопрос «что изготавливать», технологическая — «как изготавливать и как проверять». Базовый документ по общим положениям системы: ГОСТ 3.102-2024.

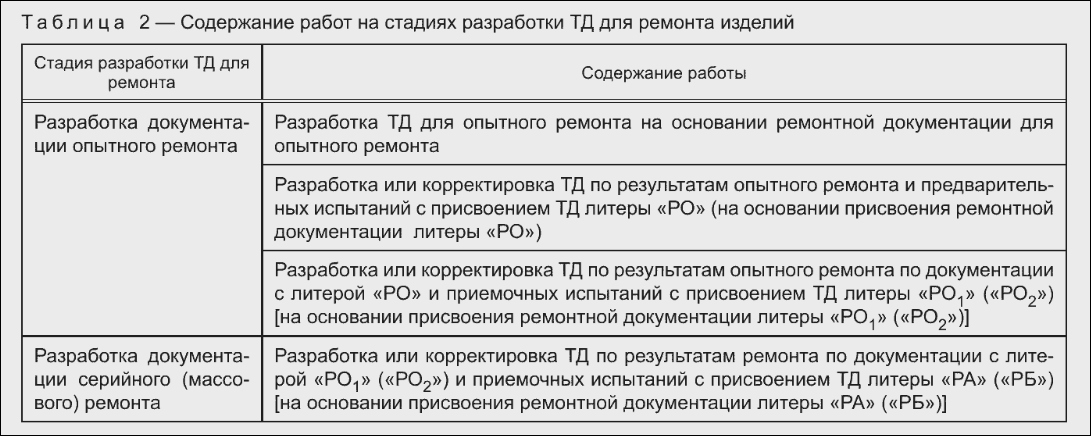

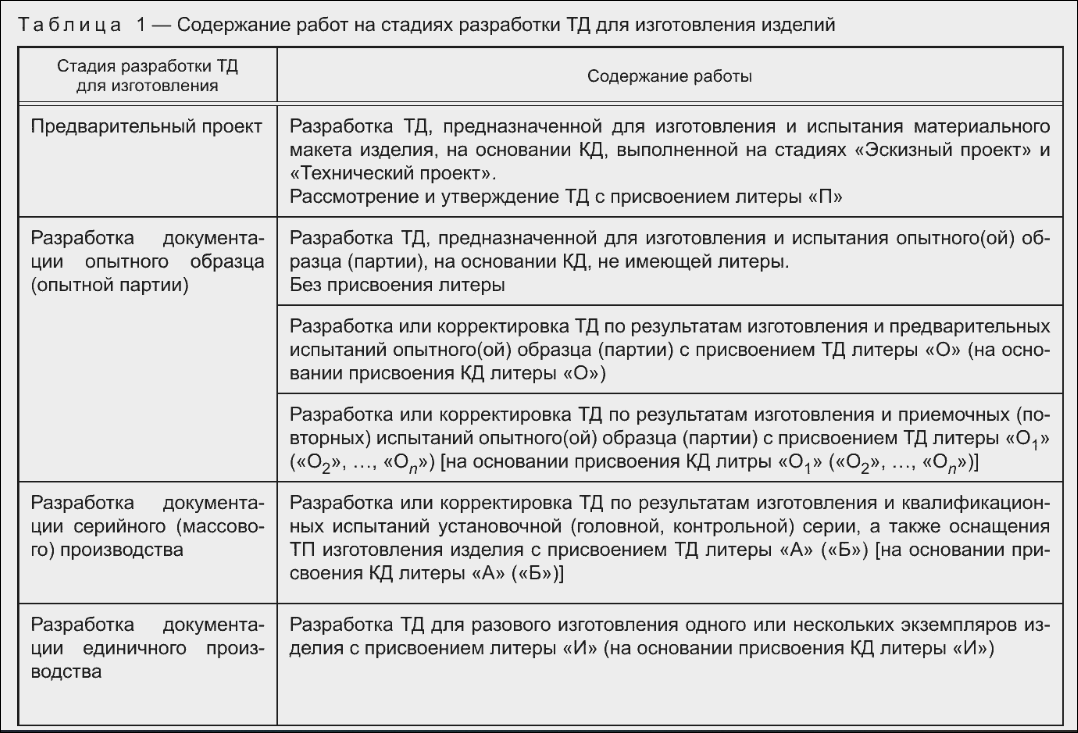

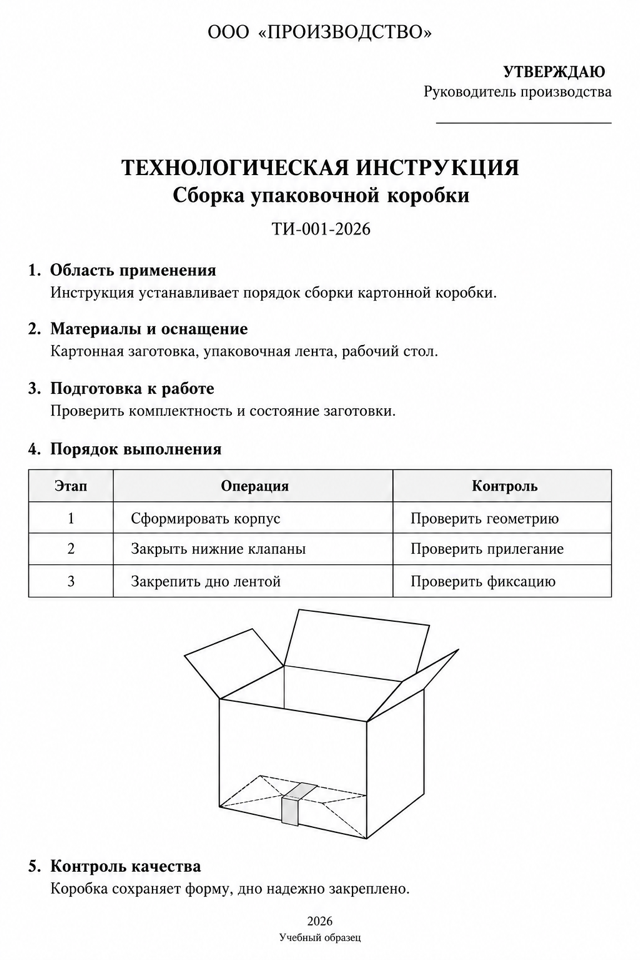

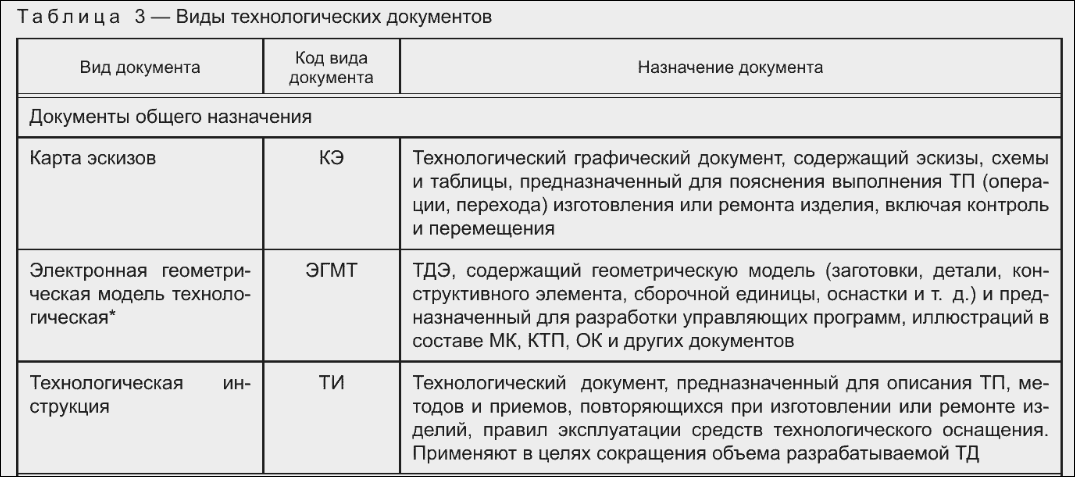

Типовой комплект для машиностроения строится вокруг маршрутной или маршрутно-операционной карты. К ней добавляются операционные карты с разбивкой на переходы и режимы, технологические инструкции с последовательностью и условиями выполнения работ, карты контроля с контрольными размерами, методами и средствами измерений, карты эскизов с базированием и установами, ведомости оснастки и инструмента. Для наладки станков с числовым программным управлением и для сложной измерительной схемы состав расширяется картами наладки и измерений.
Приказ на разработку технологической документации оформляет само предприятие: техническая служба обосновывает необходимость, назначает ответственного и сроки. Разработчиком может быть штатный технолог или подрядчик, а утверждает готовый комплект руководитель технической службы. Никакого внешнего разрешения на выпуск собственной ТД получать не нужно, и это тот момент, где заказчики чаще всего перестраховываются напрасно.
Нормирование заслуживает отдельного слова. Типовые и укрупнённые нормативы времени дают быструю базу для расчёта, но их приходится корректировать под конкретный станок, оснастку и серийность, иначе плановая загрузка расходится с фактической уже на второй партии. Мы указываем в документации, на какой основе получена норма, чтобы вы могли пересчитать её сами при смене оборудования или объёма выпуска.
Оформление технологической документации в машиностроении отличается от пищевого или лёгкого производства не столько формами, сколько акцентом: там, где машиностроитель считает переходы и допуски, технолог пищевого цеха описывает последовательность, температурные условия и санитарные требования.
