Нужна КД, чтобы запустить изделие в производство или подать его на сертификацию? Разработка конструкторской документации по ЕСКД включает инженерную проработку конструкции и выпуск комплекта документов, пригодного для изготовления, контроля и эксплуатации: сборочные чертежи, деталировку, спецификации, ведомости, технические требования.
АльфаГОСТ соберёт такой комплект под вашу задачу, проверит стыкуемость узлов и доведёт документацию до передачи в цех.
- От эскиза или 3D-модели до рабочего комплекта: чертежи, спецификации, ведомости.
- Проверяем стыкуемость сборочных единиц, допуски и посадки, материалы и покрытия.
- Готовим данные, которые лаборатория запрашивает для испытаний по техническим регламентам ЕАЭС.
- Договор и NDA, передача исходников в согласованных форматах, штампы и обозначения по стандарту.
- Состав работ, этапы и график фиксируем в техническом задании до старта.
Пришлите эскизы, 3D-сборку или старые чертежи, и мы оценим состав комплекта и сроки. Быстрее всего задачу разобрать голосом: 8 (800) 302-91-01.
Материалы и примеры
Кому нужна КД и что регулирует её оформление
Заказывают разработку в четырёх типовых ситуациях. Производственная компания выводит новое изделие и получает от цеха отказ: работать по эскизам никто не станет. Отдел качества готовит продукцию к подтверждению соответствия и обнаруживает, что комплект не позволяет однозначно идентифицировать изделие. Тендерный специалист собирает заявку, где заказчик прямо требует комплект документации на поставляемое оборудование. Главный конструктор загружен серией и отдаёт на аутсорс отдельные узлы или деталировку целиком.
Цех не спорит с чертежом: он либо изготавливает по нему, либо останавливает заказ.
Оформление ведётся по Единой системе конструкторской документации, то есть по стандартам серии ГОСТ 2, в частности ГОСТ Р 2.102-2023. Они задают виды и комплектность документов, требования к рабочим чертежам и текстовым документам, форматы листов, шрифты, правила нанесения размеров и предельных отклонений. Отдельного «государственного утверждения» комплект КД в общем случае не проходит: документацию утверждает сам разработчик или заказчик в порядке, установленном договором и внутренними правилами предприятия. Исключения касаются специальных отраслей, где действуют требования промышленной безопасности или отраслевая экспертиза, и там правила согласования прописаны в профильных нормах.
Если изделие идёт на рынок под собственной маркой, к конструкторскому комплекту часто добавляют технические условия на продукцию и эксплуатационные документы. Состав такого пакета зависит от того, кому вы продаёте: серийному заказчику, дистрибьютору или конечному потребителю.
Чем грозит отсутствие корректной КД
Риск редко выглядит как штраф. Сначала он выглядит как остановленный заказ и сдвинутый на месяц запуск.
- Лаборатория возвращает заявку: по неполной документации изделие невозможно идентифицировать и подобрать методики испытаний.
- Орган по сертификации отказывает в выдаче документа о соответствии, а срок по контракту продолжает идти.
- Рыночный надзор выявляет продукцию, не подтверждённую в установленном порядке, вплоть до запрета оборота партии.
- Производство работает по разным ревизиям одного чертежа: переделки, испорченный прокат, возвраты от заказчика.
- Изделие поставляется на опасный производственный объект без внятного комплекта, и претензии предъявляют уже эксплуатирующей организации.

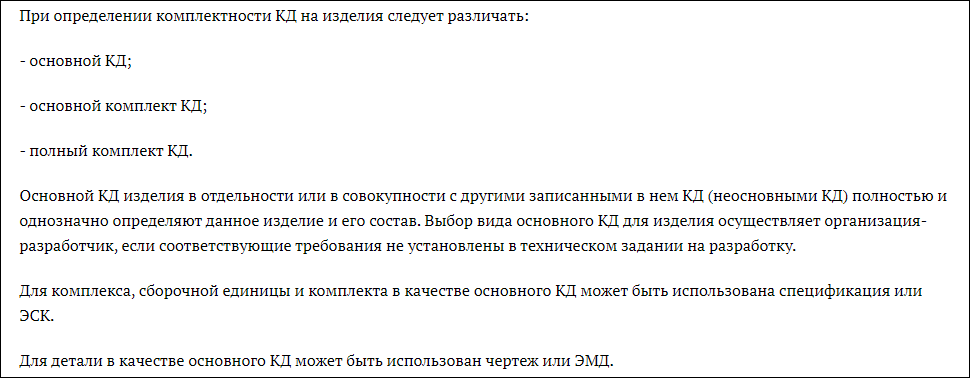

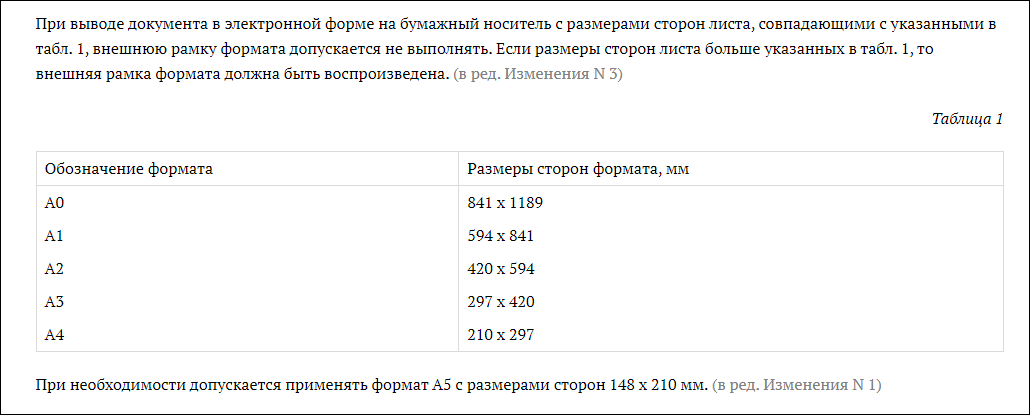

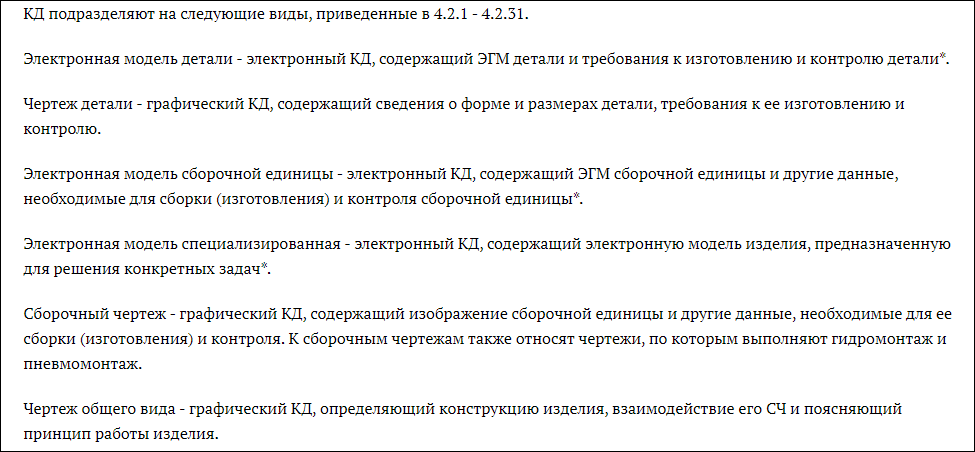

Правовая рамка здесь такая. Конструкторскую документацию выпускают по стандартам ЕСКД серии ГОСТ 2: ГОСТ 2.102 определяет виды и комплектность, ГОСТ 2.109 задаёт основные требования к чертежам, ГОСТ 2.301 устанавливает форматы, ГОСТ 2.307 регулирует нанесение размеров и предельных отклонений. Для подтверждения соответствия учитываются профильные технические регламенты ЕАЭС: ТР ТС 010/2011 о безопасности машин и оборудования, ТР ТС 004/2011 о безопасности низковольтного оборудования, ТР ТС 020/2011 об электромагнитной совместимости. Продукцию на потребительском рынке контролирует Роспотребнадзор, технические устройства на опасных производственных объектах поднадзорны Ростехнадзору, знак ЕАС при ввозе проверяет ФТС, а испытания и оценку соответствия проводят аккредитованные лаборатории и органы по сертификации в национальной системе аккредитации, реестры которых ведёт Росаккредитация. Ответственность закреплена в КоАП РФ: статья 14.43 за нарушение требований технических регламентов, статья 14.46 за нарушение порядка обязательного подтверждения соответствия, статья 9.1 за нарушение требований промышленной безопасности. Размер санкции зависит от состава нарушения и последствий, поэтому конкретных сумм мы не обещаем ни в одну, ни в другую сторону.
Что входит в комплект конструкторской документации

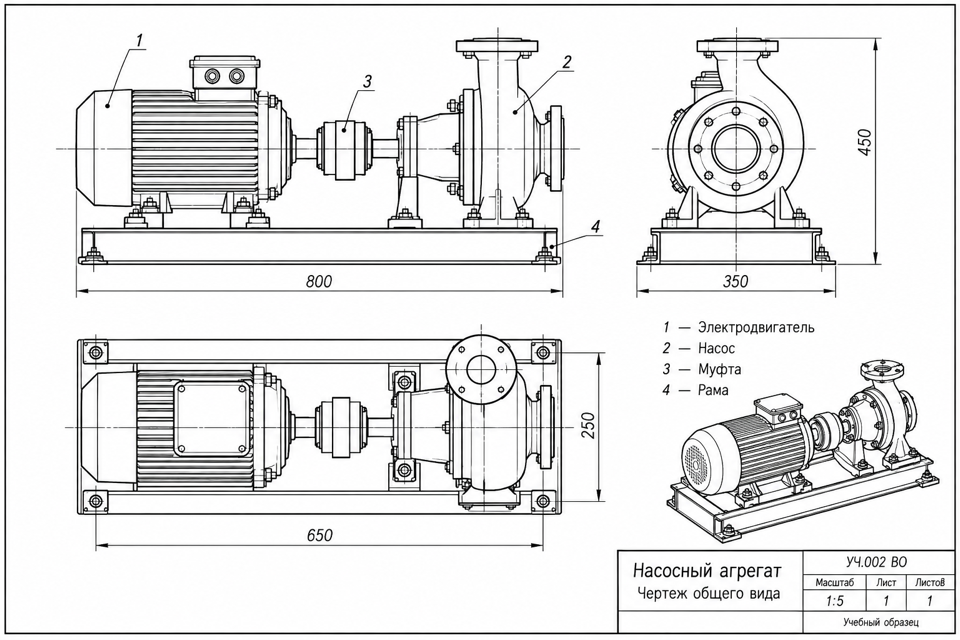

Комплект собирается под изделие, а не под шаблон. Базовое ядро для оборудования и механических устройств выглядит предсказуемо: чертёж общего вида и сборочные чертежи по уровням входимости, деталировка на каждую изготавливаемую деталь, спецификации, ведомость покупных изделий, лист технических требований с материалами, покрытиями, шероховатостью, допусками формы и расположения. Если у вас уже есть 3D-модель, она становится источником геометрии, но сама по себе моделью цех не пользуется: рабочий чертёж с размерами, посадками и указанием единиц измерения остаётся основным документом производства и контроля.
Разработка и оформление: две разные услуги
Разработка означает инженерную работу. Мы прорабатываем конструкцию, подбираем материалы и крепёж, считаем стыковки и зазоры, отвечаем за технологичность решения на вашем парке станков. Оформление означает приведение существующих чертежей к требованиям ЕСКД: обозначения, основные надписи, масштаб, шрифт, комплектность, нормоконтроль, актуализация ревизий. Конструкцию при оформлении мы не переделываем, пока вы этого не попросите отдельно.
Путаница между этими работами создаёт большинство конфликтов по срокам и смете. Поэтому состав фиксируется в ТЗ до старта.
Стадии и накопление изменений
Порядок стадий выдерживается не из бюрократии. Сначала уточняются требования и принципиальные решения на эскизном уровне, затем прорабатываются узлы, посадки и материалы, и только после согласования этих решений выпускается рабочая документация с деталировкой и спецификациями. Изменение, найденное на эскизе, стоит одного разговора. То же изменение, найденное после выпуска деталировки, тянет за собой ревизии десятков листов, перенастройку оснастки и пересчёт закупки.
Эксплуатационная часть оформляется отдельным пакетом. Паспорт и инструкцию по эксплуатации оборудования вы можете подготовить сами при готовой КД, но чаще заказчику удобнее получить оба комплекта из одних рук и без расхождений в обозначениях.
Разработка КД на заказ: что получает заказчик
На выходе вы получаете комплект под конкретную цель: запуск в производство, подача на испытания, участие в закупке. Файлы передаём в согласованных форматах 2D и 3D, вместе со спецификациями, ведомостями, листами согласования и протоколом нормоконтроля по ЕСКД. Все обозначения и ревизии заводятся в единый реестр, чтобы через полгода вы понимали, какая версия ушла в цех, а какая осталась черновой.
- Аудит имеющейся документации: смотрим комплектность, находим нестыковки размеров, посадок и ревизий, отдаём перечень замечаний с приоритетами.
- Адаптация под серийное изготовление: технологичность деталей, унификация крепежа, учёт возможностей вашего или подрядного производства.
- Сопровождение опытного образца и пилотной партии до устранения замечаний по результатам контрольной сборки.
- Данные для испытаний: собираем то, что запрашивает лаборатория по профилю регламента и методикам.
Работаем по договору, подписываем NDA до передачи исходных данных. Права на результаты работ распределяются условиями договора, регламент обмена данными и точки согласования с вашим главным конструктором прописываются заранее. Для закупок и внутренних процедур включаем в коммерческое предложение коды ОКПД 2 и ОКВЭД по запросу заказчика. Смету считаем по трудозатратам и составу КД, опираясь на актуальные рыночные ориентиры, а не на абстрактный прайс за лист.
Отраслевые решения
Машиностроение и оборудование
Основная работа сосредоточена на сборочных единицах: посадки, натяги, допуски формы и расположения, взаимозаменяемость деталей между ревизиями. Комплект готовится с расчётом на серийное или мелкосерийное изготовление, а требования безопасности по профильному регламенту ЕАЭС закладываются в конструкцию сразу, а не дописываются перед испытаниями.
Отдельно проверяем, что чертёж читается на участке однозначно: без «додумывания» размера от базы, которую конструктор держал в голове.
Металлоконструкции и нестандартные узлы
Здесь решают толщины проката, раскрой, сварные швы и их обозначения, а также покрытия и коррозионная стойкость под условия эксплуатации. Выпускаем сборочные чертежи с картами крепежа, спецификации с сортаментом и указанием подготовки поверхности, чтобы участок не подбирал электрод и грунт на своё усмотрение.
Мебель и интерьерные изделия
Документация делается под раскрой и обработку на ЧПУ: карты раскроя, присадка, подбор фурнитуры под нагрузку и цикл открывания. Спецификации собираются так, чтобы закупка формировала заявку без уточняющих звонков, а сборщик видел артикулы и эксплуатационные ограничения изделия.
Приборостроение и корпусные изделия
Корпус согласуется со схемотехникой: посадочные места плат, тепловые зазоры, вентиляция, экранирование, защёлки и крепёж, выбор пластиков и металлов с учётом требований по электромагнитной совместимости. Если корпус проектируется параллельно с электроникой, мы фиксируем интерфейсные размеры отдельным документом и ведём изменения через ревизии, чтобы две команды не расходились в геометрии.
Как мы работаем
- Бриф и вводные данные: цели проекта, ТЗ, прототипы и референсы, требования производства и планируемой сертификации.
- Предварительная оценка: определяем состав КД, разбиваем работу на этапы, готовим график и коммерческое предложение.
- Проработка конструкции: 3D и чертежи ключевых узлов, согласование подходов с вашим инженером, проверка технологичности.
- Выпуск рабочего комплекта по стандартам ЕСКД: деталировка, спецификации, ведомости, лист технических требований.
- Нормоконтроль и сверка с ТЗ: устраняем расхождения, присваиваем обозначения и ревизии, оформляем протокол.
- Передача и сопровождение запуска: консультации при изготовлении, корректировки по результатам опытной сборки. АльфаГОСТ фиксирует порядок обмена изменениями, чтобы у цеха и конструктора была одна актуальная версия.
Производитель нестандартного технологического оборудования пришёл к нам с полной 3D-сборкой и обрывочной деталировкой. Приёмка в цеху не проходила, на испытания изделие не брали: не хватало спецификаций и ведомости покупных изделий, а посадки в ответственных узлах противоречили друг другу от листа к листу. Мы провели аудит, согласовали перечень сборочных единиц, выпустили рабочий комплект по ЕСКД со спецификациями, материалами и покрытиями, прогнали нормоконтроль и сопроводили опытную сборку с внесением изменений в ревизию. Изделие приняли в производство и подали на испытания по профильному техническому регламенту ЕАЭС, а срок согласования последующих изменений сократился примерно на 40% за счёт единого реестра обозначений и ревизий.
Нужен такой же результат? Опишите изделие в двух словах и оставьте заявку, эксперт свяжется с вами и согласует план работ.
Стадии разработки КД и результат
| Стадия | Что делаем | Результат | Оценка сроков |
|---|---|---|---|
| Эскиз, концепт | Уточняем требования, формируем принципиальные решения | Набор эскизов и 3D-элементов | Зависит от сложности |
| Технические решения | Прорабатываем узлы, посадки и допуски, материалы | Ключевые сборочные чертежи и лист технических требований | По согласованию |
| Рабочая документация | Деталировка, спецификации, ведомости, обозначения | Полный комплект КД по ЕСКД | По графику проекта |
| Нормоконтроль | Проверяем оформление и комплектность | Протокол замечаний и их устранение | В рамках выпуска |
| Передача и сопровождение | Ведём архив КД, консультируем при запуске | Документация введена в производство | До закрытия задач |
Небольшие текстовые документы обычно выпускаются в течение нескольких рабочих дней. Крупные сборки живут по графику проекта, где сроки зависят от скорости согласований на вашей стороне.
От чего зависит стоимость
Смета собирается из состава работ. Первое, что мы уточняем: нужна разработка с нуля или оформление уже готовых материалов, потому что трудозатраты различаются в разы. Дальше считаем количество сборочных единиц и оригинальных деталей, объём деталировки, необходимость расчётов и переработки конструкции, глубину нормоконтроля, а также требуемые выходные форматы и участие наших инженеров в запуске опытной партии.
Влияет и сложность отрасли: изделие с ответственными посадками, сварными узлами или требованиями по электромагнитной совместимости требует больше проработки, чем корпусная конструкция из листа. Срочность и график согласований на стороне заказчика тоже входят в расчёт: если ваш главный конструктор отвечает в течение дня, работа идёт заметно плотнее. Небольшие пакеты при базовой комплектности стартуют от 18 000 ₽, точная цифра появляется после разбора исходников.
Приложите ТЗ, эскизы и перечень ожидаемых документов, и мы рассчитаем стоимость с разбивкой по этапам.
Частые вопросы
Вы разрабатываете техническую документацию, а не только КД?
Да. Мы выпускаем и техническую, и конструкторскую документацию: чертежи, спецификации, ведомости, текстовые документы по ЕСКД, эксплуатационные документы. Состав пакета согласуем под задачу, чтобы вы не платили за листы, которые вам не нужны.
Нужна технологическая документация: маршруты, операции, описание процесса с нумерацией. Берёте?
Берём, но предметно разбираем, что именно требуется: технологические инструкции, карты операций, маршрутные карты либо технико-технологические карты на продукцию. Пришлите описание процесса, и мы оценим трудоёмкость и сроки.
Чем отличается разработка КД от оформления?
Разработка — это инженерная проработка конструкции с выпуском полного комплекта по ЕСКД. Оформление означает приведение ваших чертежей к стандартам: основные надписи, обозначения, технические требования, комплектность, нормоконтроль и актуализация ревизий. Конструкцию при оформлении мы оставляем как есть, если её изменение не входит в договор.
Сколько времени занимает выпуск комплекта КД?
Срок определяется объёмом и сложностью. Отдельные документы выпускаются за несколько рабочих дней, комплект на крупную сборку идёт этапами с согласованиями и опытной сборкой. Этапы и даты мы закрепляем в договоре и графике работ, а не обещаем на словах.
Можно сразу получить коммерческое предложение и обсудить сотрудничество?
Да. Отправьте исходные данные: ТЗ, эскизы или 3D-сборку, перечень нужных документов. Подготовим КП с составом работ и предложим формат взаимодействия, включая условия NDA. Телефон для связи: 8 (800) 302-91-01.
Начнём с оценки задачи
Готовы перейти к разработке КД? АльфаГОСТ подготовит комплект по ЕСКД под ваше производство и под подтверждение соответствия, а при необходимости сначала проверит то, что уже есть в архиве. Оставьте заявку, начнём с короткого брифа и оценки сроков. Телефон: 8 (800) 302-91-01.
